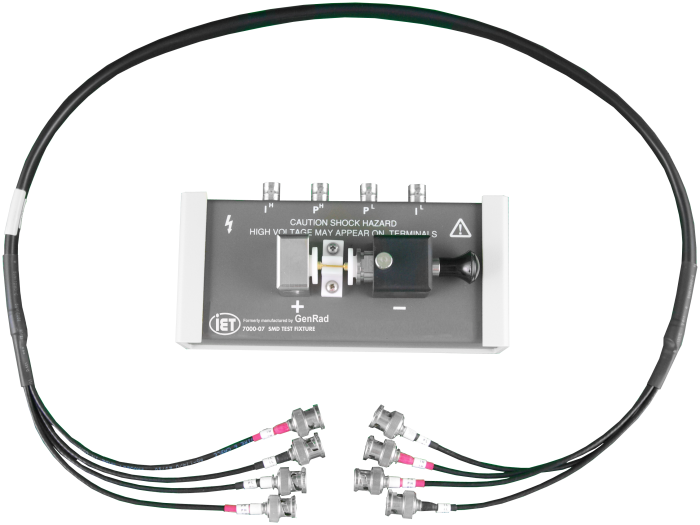

7000-07 SMD Test Fixture pour mesurer les dispositifs de montage en surface (CMS) sur le digibridge et autres compteurs LCR.
Composant hébergé: Largeur: 0,5 à 10 mm Hauteur: 0,5 à 10 mm (diamètre: 0,5 à 3,0 mm) Longueur: 0,4 à 8 mm
Composant hébergé: Largeur: 0,5 à 10 mm Hauteur: 0,5 à 10 mm (diamètre: 0,5 à 3,0 mm) Longueur: 0,4 à 8 mm Fréquence maximale: 2 MHz Paramètres résiduels typiques (après avoir effectué des ouvertures / sorties courtes sur les terminaux DUT): C: <0,15 (1 + 0,002 / f) pF L: <10 (1 + 0,002 / f) nH R: <1 (1 + f 2) m où f = fréquence de mesure en MHz
