- 200 tensions de test de 10 V à 1090 Vdc
- Mégohmmètre analogique robuste et portable
- Précision jusqu'à 3%
- Plage de mesure de 50 kΩ à 200 TΩ
- Instrument de haute qualité fiable conçu pour durer jusqu'à 30 ans
- Équipement suggéré dans les bulletins de service pour DC-10, 747 et autres
- Mallette de transport autonome
- Grand indicateur de face avant à lecture directe
- Courant de charge maximum de 5 mA
- Sortie analogique

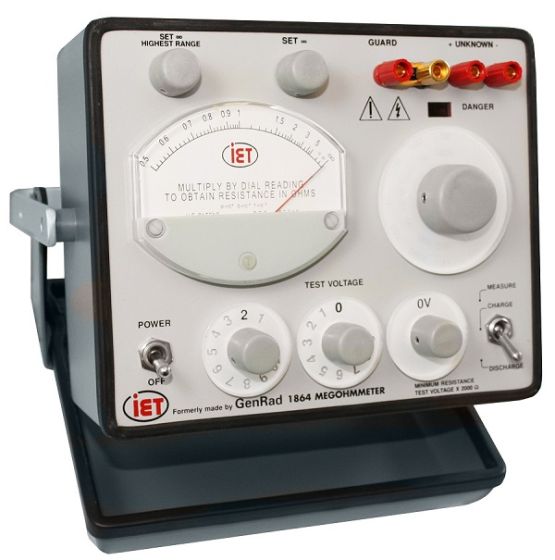

Le mégohmmètre GenRad 1864 est le choix idéal pour les applications les plus exigeantes. La tension de test peut être réglée sur une valeur comprise entre 10 Vdc et 109 Vdc par paliers de 1 volt et jusqu'à 1090 Vdc par paliers de 10 volts. Ainsi, le GenRad 1864 peut être réglé sur toute tension d’essai commune ou inhabituelle pour les condensateurs en céramique, en mica ou en papier, ou d’autres appareils. La résistance inverse des redresseurs peut être facilement mesurée; les basses tensions de test sont particulièrement utiles dans la mesure des diodes à l'état solide. Une plage supplémentaire sur le mégohmmètre de 1864 permet des mesures jusqu'à 200 TΩ (2 x 10 14 Ω)
La stabilité de la calibration dans le Megohmmeter GenRad 1864 est maintenue en utilisant un amplificateur à gain unitaire à quatre transistors. De plus, aucune dérive de préchauffage n'est rencontrée et une stabilité élevée élevée est maintenue pendant le fonctionnement. L’ingénierie humaine n’a pas été négligée dans le mégohmmètre GenRad 1864, comme en témoigne le témoin lumineux activé par l’application de la tension de test. Les employés de 1864 ont un interrupteur de mesure / charge / décharge et des mesures de performance à la terre et non mises à la terre.
Le mégohmmètre GenRad 1864 est facile à utiliser avec l'indication du compteur à lecture directe et l'interrupteur de plage éclairé qui affiche le multiplicateur pour chaque plage et tension. Le courant maximum possible aux bornes est limité à 5 mA et un voyant situé à proximité des bornes avertit de la présence de tension.
Des alimentations stables et un circuit de voltmètre de rétroaction minimisent les ajustements de perte de temps et de dérive. Les bornes de garde et de terre permettent de mesurer des résistances à deux ou trois bornes mises à la terre ou non. Les instruments sont fournis dans un étui Flip-Tilt pratique et portable, qui représente le compteur utilisé et le protège pendant le transport et le stockage.
Quelques applications du mégohmmètre GenRad 1864
- Test de la résistance d'isolement des fils et des câbles
- Inspection de la pompe à carburant de l'avion Boeing
- Inspection d'assemblage du moteur de pompe hydraulique DC-10
- Test de résistance d'isolement des relais, bobines, capteurs, commandes et autres composants électroniques
- Test de la résistance d'isolement des faisceaux de câbles et des connecteurs
Spécifications de base du mégohmmètre GenRad 1864
(Les spécifications complètes peuvent être trouvées sur la fiche technique)
Précision de la résistance : (lecture minimale 0,5) Plage 1-5: ± 2 (relevé du compteur +1)%
Plage 6: ± 2% à la précision ci-dessus, plage 7: ± 3% à la précision ci-dessus, plage 8: ± 5% à la précision ci-dessus
Précision de la tension : (inconnu): +/- 2%
Courant de court-circuit: environ 5 mA
Gammes de tension et de résistance
| Tension | Rmin (Full Scale) | Rmax | Gammes Utiles |
| 10VDC à 50VDC | 50 kΩ | 2 TΩ | 7 |
| 50VDC à 100VDC | 200 kΩ | 20 tΩ | 8 |
| 100VDC à 500VDC | 500 kΩ | 20 tΩ | 7 |
| 500VDC à 1090VDC | 5 MΩ | 200 TΩ | 8 |
